Описание

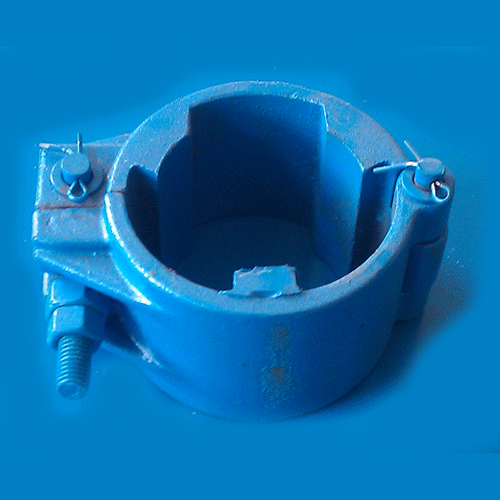

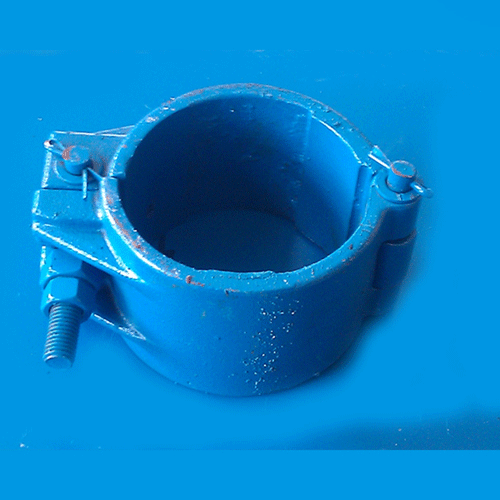

Устройство блокировки является своего рода предохранительным устройством для бурового инструмента для струйной цементации. Она устанавливается в стыке между главной осью бурового вертлюга и шпинделем установки для струйной цементации таким образом, чтобы защитить соединительную винтовую резьбу от выпадания.
Характеристики
1. Это стопорное устройство является простым и полезным.
2. Он может быть установлен быстро и радиальные оси могут быть раздельными.
3. Оно обеспечивает удобное обслуживание.
4. Устройство имеет высокую прочность. Это делает возможным использования меньшего диаметра вала, с разрезным пазом не ослабляющим вал.
5. Он может устанавливать контролшьное положение, ускоряя тайминги или настройку положения (позиционирование) во время сборки.
6. Отсутствие люфта. Такое устройство хорошо сидит при сильных перегрузках, нагрузкам переменного характера и устраняет традиционные проблемы с ключевым соединением.
7. Сквозные отверстия и наружные диаметры используются на стандартных валах, чтобы избежать использования концентраторов и дорогостоящих в обработке конусов, шпонок и штифтов.
8. Такое устройство характеризуется правильным подбором и размерами.
Принцип работы
1. С помощью дистанционной механической посадки с натягом, это устройство соединяется с концентраторами прочно на валах так, чтобы передавать крутящий момент и выдерживать осевое усилие.
2. Эта механическая посадка с натягом использует винт напряжения в фиксирующем устройстве и преобразуется в радиальное давление с помощью наклонной плоскости.
3. Это давление расширяет устройство устраняя зазор между ступицей и валом. Это позволяет использовать фрикционную связь между блокировкой и валом лили концентратором для создания нулевого зазора соединения.
4. Это соединение легко демонтируется путем удаления натяжения механической посадки.
Перимущества
1. Фиксатор может быть расширен, чтобы заполнить пробел между валом и втулкой.
2. Это позволяет легко устанавливать и демонтировать, экономя время по сравнению с традиционными методами посадки и натяжения.
3. Давление взаимодействия, которое создается в блокировке может быть намного больше, чем при традиционном посадочном давлении с натягом, что обеспечивает больший крутящий момент впри работе или использование более коротких втулок.
4.Легкая установка позволяет также более точно располагать втулку на валу и может способствовать угловой синхронизации втулки.
Параметры
Наименование | Код | Ед.изм. | Вес | Заметки |
Блокировка 50 | G8150-0 | шт. | 1.25 кг | Характеристики блокировок должны определяться агрегатами пользоватей |
Блокировка 60 | G8260-0 | шт. | 1.05 кг | |
Блокировка 73 | G8373-0 | шт. | 2.75 кг | |
Блокировка 89 | G8389-0 | шт. | 2.45 кг | |

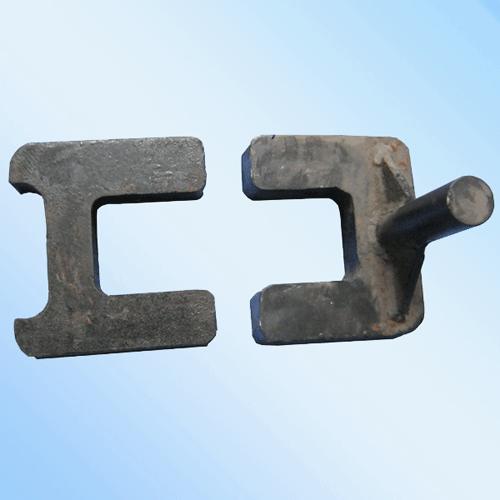

Вкладыш | G8260-3 | шт. | 0.05 кг |
