وصف

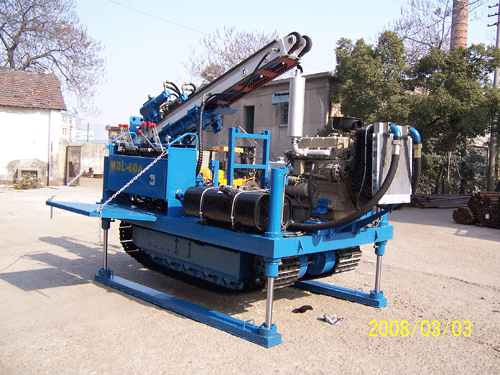

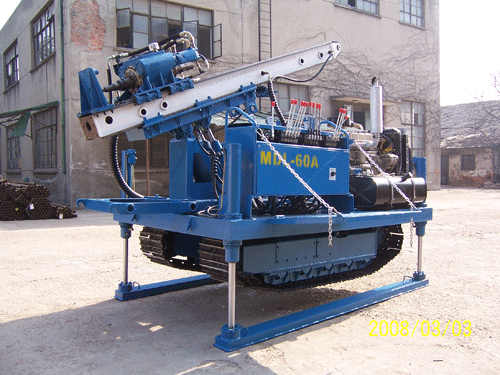

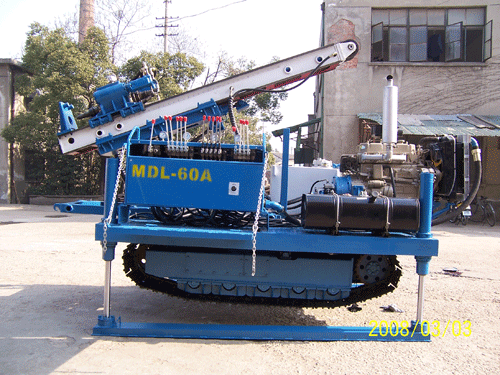

الآلة المجنزره للحفر و التنقيب الهندسي (جهاز حفر وهندسة رسو مجنزر) ينتمي إلى نوع يستخدم دوّار كامل الهيدروليكية. قطر الحفر له 90-185mm وعمق الحفر 50-80m . معدات الحفر والتنقيب المجنزره هذه يمكن ان تقوم بالحفر الدوار عندما تجهز بمثقاب سبيكة مشترك. عندما تقابل الطبقات الصلبه، يمكن لجهاز الحفر استخدام المثقاب العادي ويمكن الحصول على سرعة حفر عالية بفعل تأثير الحفر الدوار. عند تزويدها بضواغط الهواء والمطرقة الهوائية DTH ، يمكن لمعدات الحفر والتنقيب المجنزره هذه استخدام أدوات الحفر بالانبوب لحفر حفرة مع غلاف في طبقات الحصى غير المستقره.
تطبيقات
الآلة المجنزره للحفر و التنقيب الهندسي هذه تستخدم أساسا في محطات الطاقة الكهرومائية, السكك الحديدية, الحمولة كبيرة لحفره اجهاد الترباس, وانشاءات التصريف على منحدر الطريق السريع، فضلا عن المخاطر الجيولوجية، مثل هندسة رسو الصخور الخطرة ، والازاحه في هندسة ترسيخ الصخور، تطبق أيضا لانشاءات دعم حفرة الأساس العميقة و حفرة هندسة تعزيز الاساسات، حفرة هندسة التفجير، حفرة حقن الدفق عالي الضغط ، الخ.
مزايا
الآلة المجنزره للحفر و التنقيب الهندسي هذه ثابته,فعاله، متعدده المهام، وقادره على حفر طبقات معقدة والتعامل مع الحوادث.
1. مقارنة مع المنتجات المماثلة، هذا النوع من الآلة المجنزره للحفر و التنقيب الهندسي يتبنى مجموعة من أحدث تقنيات شركتنا وكذلك نظام هيدروليكي جديد.
2. المكونات الرئيسية للآلة المجنزره للحفر و التنقيب الهندسي تستخدم منتجات من العلامات التجارية المحلية، ويتم التحكم فيها بالكامل بواسطة الضغط الهيدروليكي وموضحه بالصك .أنها مناسبه ومرنه للعمل. لها قدره عاليه علي المناورة بحيث يحسن كفاءة العمل إلى حد كبير
3. دعامات الرمح 1200MM مناسبة للانشاءات في المساحات الصغيره.
4. دوّار جهاز الحفر يعتمد محرك هيدروليكي مزدوج. عزم الدوران الكبير الناتج ،وخفض مركز الدوران عن المستخدم في المنتجات المماثلة،ادي لتحسين كبير في ثبات جهاز الحفر.
5. مجهز بشاسيه مجنزر, الضغط الارضي للآلة المجنزره للحفر و التنقيب الهندسي صغير وقدره السحب كبيره، لذلك يمنع على نحو فعال الهبوط والغرس. ولذلك، فإن جهاز الحفر و الترسيخ الهندسي مناسب للطبقات بعيدة المدى.
ملامح
1. تكوين الآلة المجنزره للحفر و التنقيب الهندسي مدمج بحيث يكون سهل ومرن التشغيل والالتفاف. قدره عاليه علي المناورة، لذلك يوفر الوقت والطاقة.
2. جهاز الحفر و الترسيخ يمكن استخدامه على مجموعة اوسع من الاعمال و التشكيل.
3. مجهز بادوات حفر الانابيب المتخصصة, مثل أنبوب الحفر، غلاف،مثقاب لا متراكز,من السهل استخدام الآلة المجنزره للحفر و التنقيب الهندسي مع غلاف جدار الأنابيب لحفر حفر في الطبقات غير المستقرة. هو فعال وذو جودة عالية.
4. في ضوء ظروف التشغيل الخاصه،تم تحسين نظام التبريد لضمان أن درجة حرارة النظام الهيدروليكي في الهواء الطلق هي 45 درجة مئوية، وأعلى درجة حرارة لا ينبغي أن تتجاوز 70 درجة مئوية.
5. جهاز الحفر و الترسيخ الهندسي يمكن استخدامه لانشاءات حقن الدفق بواسطه تعديل وحده حقن الدفق.
مكونات
جهاز الحفر الهندسي تتكون من الشاسيه المجنزر, دوّار,دعامات الرمح, حامل المشبك، ارضيه التشغيل، محطة الضخ، منع الانزلاق وبرج نائب التركيز.
معلمات الآلة المجنزره للحفر و التنقيب الهندسي
| قطر الحفر | (mm) | 90-185 |
| قطر الرش الدوار | (mm) | |
| عمق الحفر | (m) | 50-80 |
| القطر الداخلي لقضيب الحفر/قطر الانبوب | (mm) | 73-89 |
| زاويه ميل انابيب الحفر | ( °) | 0-90 |
| معلمات الدوران | ||
| تقدير السرعه الناتجه | (r/min) | 12, 25, 45, 60, 100, 125 |
| تقدير عزم الدوران الناتج | (N.m) | 2500 |
| مسار | (mm) | 1800 |
| مسار رمح تكبيل الانزلاق | (mm) | 600 |
| قوه الرفع | (kN) | 42.5 |
| سرعه الرفع | (m/min) | 0-1.65 (قابله للضبط), 1.65, 5.8, 7.5 |
| الضغط | (kN) | 25 |
| سرعه الضغط | (m/min) | 0-2.7 (قابله للضبط), 9.5, 12 |
| معلمات كل الجهاز | ||
| طاقه الدخل(الموتور الكهربائي) | (kW) | 22+1.5+0.15 |
| الابعاد الكليه للمحرك الرئيسي | ||
| حاله النقل(طول*عرض*ارتفاع) | (mm) | 3400*650*1400 |
| حاله البناء(طول*عرض*ارتفاع) | (mm) | |
| وزن المحرك الرئيسي | (kg) | 2300 |
| معلمات الحركه | ||
| طريقه الحركه | حركه مجنزره | |
| زاويه التسلق | ( °) | 25 |
| تحمل الارض للمجنزه | (kPa) | 29.3 |
| سرعه الحركه | (km/h) | 0.4 |
| معلمات التدوير | ||
| طريقه التدوير | دوارن كامل يدوي | |
| هيكل التدوير | التحمل المحوري | |
| وضع الموقع | دبوس التحديد | |
| وضع الاجزاء المساعده | ||
| جهاز التكبيل القابض | تكوين قياسي | |
| شاسيه المجنزره | تكوين قياسي |
