مزايا جهاز الحفر
1. جهاز الحفر الذي ننتجه يمكن ان يزود بطقم كامل من معدات الحقن الدفقي, وأيضا يمكن تخصيصها وفقا لمتطلبات العملاء. بالإضافة إلى ذلك، فاننا نفوم بتقدم تدريب علي التشغيل في الموقع وتوضيح كيفيه حفر حفره.
2. منتجنا من جهاز الحفر بطائرة الحشو (الحقن الدفقي) يستخدم تقنية هيدروليكي كامله. بالإضافة إلى ذلك ،فقد احدثنا اختراق كبير في التكنولوجيات الرئيسية، مثل رفع الحقن الدفقي. قمنا أيضا بإضافة وحدة تنظيم السرعة غير المتدرجه عند الحفر، الأمر الذي يجعل العملية أكثر سهولة.
وصف
جهاز الحفر بطائرة الحشو يتم استخدامه لنقل الطين, الهواء المضغوط, الماء والوسائط الأخرى. هو نوع من أدوات الحفر التي يجب ان تضمن خاصية ديناميكية وخاصيه ثبات مستمرة في ظروف العمل تحت ضغط عالي.

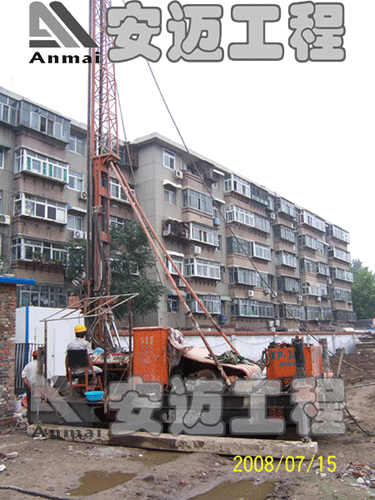

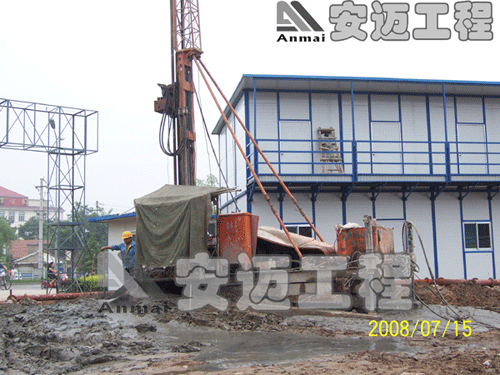

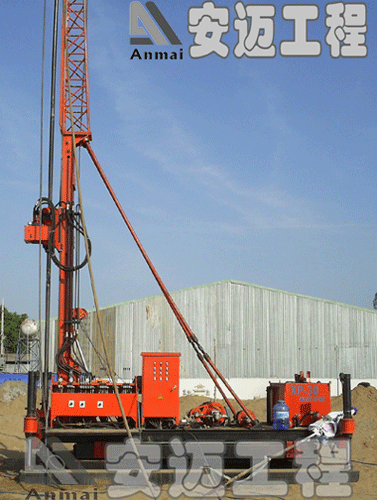

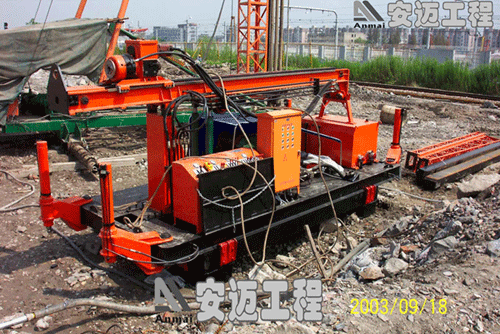

جهاز الحفر بطائرة الحشو يتم تطبيقه لتثبيت الأرض اللينة, لعلاج التسرب في بدروم المباني الشاهقة,اصلاح ضفه النهر وتعزيزالارصفه للسكك الحديدية و الطرق السريعة.
مكونات جهاز الحفر

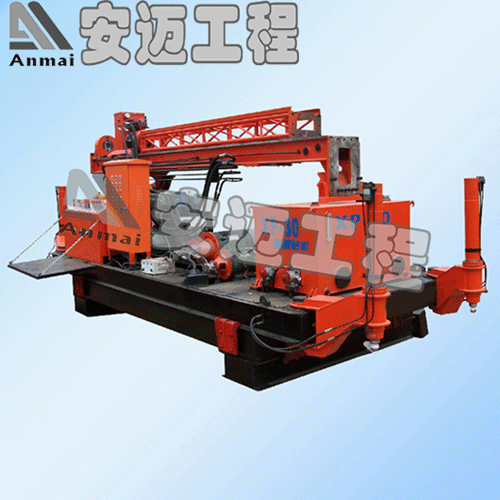

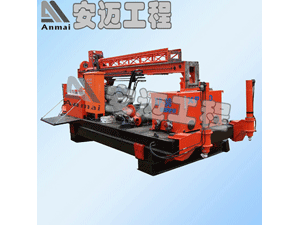

جهاز الحفر بطائرة الحشو يتكون من رأس القدره ، لوحه التشغيل، الصاري، خزان النفط، محطة ضخ، الوحده الكهربائية وونش. وتتكون أدوات الحفر أساسا من قضيب الحفر، محول، مثقاب الحفر،جهاز قفل, شوك ومفاصل قابلة للضبط.
ملامح جهاز الحفر
1. له قدرة على التكيف جيدة، حيث يمكن اضافه أدوات حفر و وحدات مختلفه لجهاز الحفر بطائرة الحشو وذلك من أجل حل مختلف عمليات الحقن الدفقي
2. جهاز الحفر هذا يمكن تطبيقه علي مجموعة واسعة من الطبقات الارضيه.لديه العديد من التجهيزات التي تسمح بعمله علي الطبقات المختلفه.
3. عند حفر حفرة، يمكننا استخدام مثقاب الكربيد ، مطرقة DTH، المثقاب الأسطواني للحفر الدوار، لذلك جهاز الحفر هذا يمكن استخدامه لعمل حفره في معظم الطبقات، ويمكن أن ينجز تكوين كومه الحقن الدفقي مباشرة.
4. بالاضافة الى الحقن الدفقي، جهاز الحفر بطائرة الحشو يستخدم أيضا في تكنولوجيا الترسيخ.

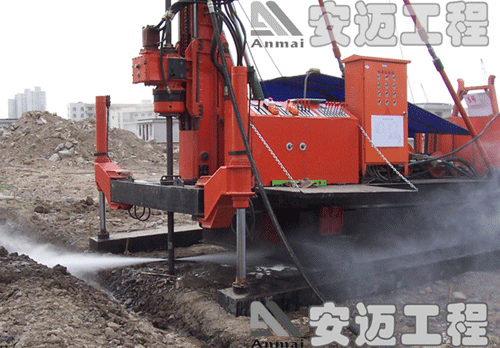

5. جهاز الحفر هذا يمكنه إنجاز حفر حفره و القيام بالحقن الدفقي في وقت واحد عندما يعمل في بعض الطبقات المعينة اللينة. خلال رفع الحقن الدفقي ،عمق الحقن الدوار يجب ان لا يتجاوز ارتفاع البرج المساعد (15m) . ليست هناك حاجة لتفكيك قضيب الحفر.
6. التحول او تدوير جهاز الحفر، تغير سرعة راس القدره ورفع قضيب الحفر جميعها تعتمد التحكم الهيدروليكي، بالتالي الجهاز مرن التشغيل وموفر للوقت وتكلفة العمالة.
7. باستخدام تقنية خاصة، يمكن لجهاز الحفر بطائرة الحشو أن يتحول دون عارضة، الامر الذي يقلل بشكل كبير كثافة اليد العاملة, تكاليف البناء ويحسن كفاءة التشغيل.
8. جهاز الحفر يعتمد رافعتان وتحكم كهربائي الامر الذي يقلل من كثافه العمل اليدوي ويعزز كفاءة الإنتاج.
معلمات جهاز الحفر بطائره الحشو XP-30
| المعلمات الأساسية | ||
| قطر الحفر | (mm) | |
| قطر الرش الدوار | (mm) | Single: 400~800, double: 600~1200, triple: 800~1600 |
| عمق الحفر | (m) | 30~50 |
| القطر الداخلي لقضيب الحفر/قطر الانبوب | (mm) | 50, 60, 73, 89 |
| زاويه ميل انابيب الحفر | (°) | 0-90 |
| معلمات الدوران | ||
| تقدير السرعه الناتجه | (r/min) | 0~10, 0~25(غير متدرجه قابله للضبط) , 8, 10, 15, 25, 30, 40, 75, 120 |
| تقدير عزم الدوران الناتج | (N.m) | 3500 |
| مسار | (mm) | 3300 |
| مسار رمح تكبيل الانزلاق | (mm) | |
| قوه الرفع | (kN) | 60 |
| سرعه الرفع | (m/min) | 0~1 (غير متدرجه قابله للضبط) , 5, 6 |
| الضغط | (kN) | 30 |
| سرعه الضغط | (m/min) | 2, 10, 12 |
| معلمات كل الجهاز | ||
| طاقه الدخل(الموتور الكهربائي) | (kW) | 30+7.5+1.5 |
| الابعاد الكليه للمحرك الرئيسي | ||
| حاله النقل(طول*عرض*ارتفاع) | (mm) | 6410 × 2300 × 2950 |
| حاله البناء(طول*عرض*ارتفاع) | (mm) | 5250 × 3200 × 15200 |
| وزن المحرك الرئيسي | (kg) | 8400 |
| معلمات الحركه | ||
| طريقه الحركه | ||
| زاويه التسلق | ( °) | |
| تحمل الارض للمجنزه | (kPa) | |
| سرعه الحركه | (km/h) | |
| معلمات التدوير | ||
| طريقه التدوير | ||
| هيكل التدوير | ||
| وضع الموقع | ||
| وضع الاجزاء المساعده | ||
| جهاز التكبيل القابض | ||
| شاسيه المجنزره | تكوين قياسي |
شركة Anmai لاليات البناء المحدوده, شركه مصنعة و مورد محترف لاجهزه الحفر في الصين ،نحن نطور جهاز مرساة الحفر سلسلة MD, جهاز الحفر بالحقن الدفقي سلسلة XP ، شاحنة مضخة سلسلة CWP, ادوات الحفر بالحقن الدفقي عالي الضغط سلسلة G ومنتجات من سلسة BP-1 . شركتنا لديها تكنولوجيا إنتاج متقدمة وعلمية وكذلك لديها القدرة و الامكانيه للابتكار السريع،لذلك منتجاتنا من اجهزه الحفر تاخذ حصة كبيرة من السوق المحلية.
